DEP的MeshWorks软件提供了一个建模模块，其中包括一系列交互式和自动化功能，用于创建车辆，发动机，飞机，船舶等复杂的系统级模型。与传统的网格划分应用程序相比，主要目标是减少模型组装所需的时间。通过MeshWorks， DEP的工程师已经创建了一个工具，可以在压缩的时间框架内组装最复杂的组件模型。

MeshWorks拥有各种各样的模型组装功能，包括缝焊，点焊，粘合剂，螺栓连接和接触等。每种类型的连接都有很大的深度，如实心螺栓、一维螺栓和刚性螺栓连接。所有连接创建功能都是完全或高度自动化的。MeshWorks组装功能全面解决钣金组件，铸造/机加工组件连接和塑料组件连接。

建模模块功能：

点焊:

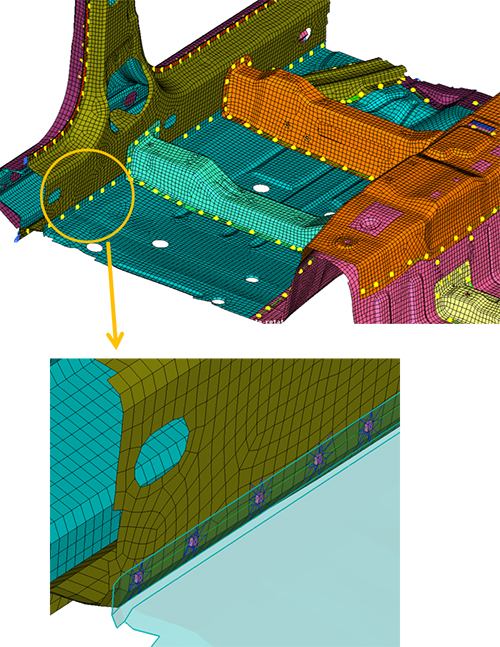

MeshWorks可以通过从法兰区域选择节点并选择适当的连接部件来创建点焊，同时指定所需的焊接类型。在处理汽车车身等点焊结构时，可以自动为焊接元件生成碰撞、NVH和耐久性等各种属性。此外，焊接力失效和热影响区建模等专业功能可以提供更详细的焊缝建模。在产品开发的早期阶段，可以使用零件网格自动生成点焊线和点。

缝焊:

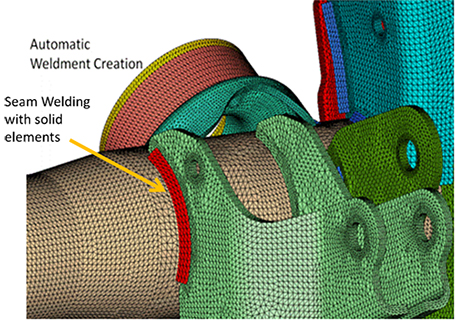

为了创建焊缝，我们可以从法兰区域和主从元件中选择节点，同时指定所需的焊缝和对齐类型。涉及缝焊缝的装配式结构的焊接元件可以使用各种配置生成，包括四边形、横梁、实心和刚性元件。对于详细的焊缝建模，可以使用实体元素，并且可以选择自动创建与周围部件具有节点到节点匹配连接的焊缝。

粘合剂:

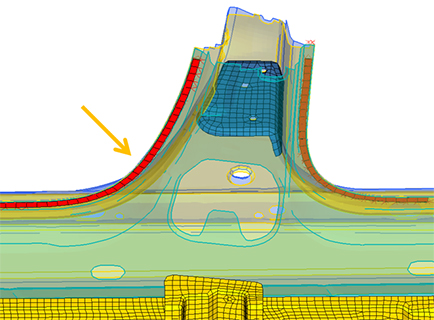

要创建粘合，我们可以从法兰区域和连接部件中选择节点，同时指定所需的粘合剂类型。在需要粘合的区域，将自动生成固体粘合单元，并通过连接方程和接触连接到周围的零件网格。

螺栓连接:

各种各样的螺栓组合连接元件可以自动创建。通过螺栓、螺钉、详细的公制螺栓建模、与梁/刚体的螺栓连接等进行使用。通过在MeshWorks中选择螺栓中心节点并定义螺栓尺寸，该特性通常用于制作实心螺栓。

步骤如下：

通过选择多个中心节点和螺栓规格，可以在一次单击中创建具有预张紧截面和值的多个螺栓。

在创建螺栓时，我们可以定义螺栓的几何形状，如尺寸、螺栓类型、垫圈层等，以及属性定义。

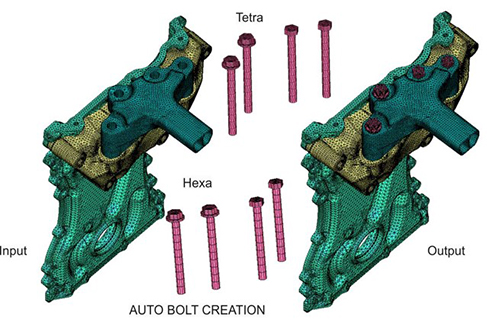

还有其他方法可以通过检测孔来自动创建螺栓连接。

联系人创建:

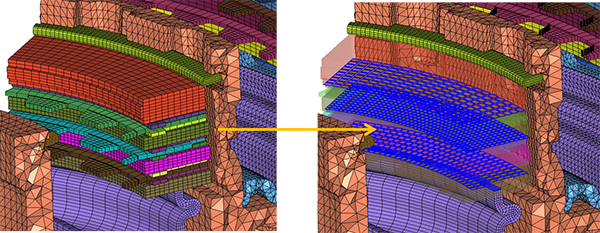

一个装配的所有组件之间的自动接触面开发允许广泛的接触建模。具有合适的摩擦、热性能等界面条件的接触面之间也可以形成接触对。自动联系人创建工具使用户能够快速方便地创建接触面和接触对。自动触点创建包括自动触点对、触点控制、触点接口和预张力面。

主要建模特点：

载荷与边界条件：

MeshWorks是一个强大的工具，允许工程师和设计师快速有效地应用广泛的负载和边界条件来解决不同类型的问题。

MeshWorks为大型系统模型提供了一个包含文件的管理系统。这允许用户轻松地将子程序集数据组织到包含文件中，并跨不同文件执行数据操作。

在设计和开发的早期阶段，连接器数据可能不可用。然而，MeshWorks能够通过检测配合部件之间的间隙来自动生成连接器，并创建各种类型的连接器，例如焊线（Seam & Spot）、螺栓连接等。MeshWorks甚至可以自动生成螺栓网格，即使没有螺栓几何可用。

此外，MeshWorks还可以对连接器进行参数化，例如焊缝长度、点焊间距、焊缝长度和跳过焊缝。这允许后续优化制造成本的降低。参数化可以作为跨不同连接器类型和相关部件的组装来完成，例如将螺栓和凸台作为参数一起移动。

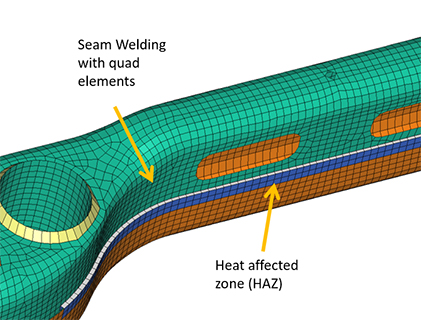

MeshWorks还提供联系人管理，允许自动创建联系人，如Shell到Solid， Solid到Solid和Shell到Shell连接。可以检测触点的自动闭合、外壳间隙、过闭合等问题。MeshWorks甚至可以在不同深度创建连接，例如为金属板和固体结构建模HAZ（热影响区）。

当将一个模型转换为不同的学科时，MeshWorks会自动将连接器转换为适当的表示。它还提供了将连接器变形为几何特征的能力，从而允许更大的灵活性和对设计过程的控制。

好处:

与传统方法相比，使用MeshWorks进行点焊的过程要快得多，只需1分钟，因为焊接功能提供了多种可能性。这在处理较大的组件时尤其有利，

使用传统方法创建复杂的粘合剂非常耗时，但使用MeshWorks，使用各种可用选项，只需2分钟即可完成相同的任务。MeshWorks对于较大的组件模型特别有益，因为与传统流程相比，它显着减少了所需的时间。

在传统工艺中，制造20个带有预张截面的螺栓大约需要3.5小时。然而，使用MeshWorks，同样的任务可以在30分钟内完成。

在MeshWorks中，用户可以取消选择不需要的区域，并为接触对表面选择额外的区域。此外，在MeshWorks中可以自动创建所有表面的卡片图像。

• MeshWorks提供了共同创建的能力，这意味着在创建螺栓组件时，不仅可以创建3D螺栓，还可以同时生成接触和预张力。这使得连接各个点的过程更加高效。
• MeshWorks还允许对焊接进行优化，包括减少接缝和点焊的数量，以及减少焊接长度和粘合剂长度。这可以通过连接器的参数化来降低制造成本。
• 除了节省时间的能力，MeshWorks还提供高保真建模，包括HAZ建模，这可以导致更高和更好的分析结果的准确性。
• 使用MeshWorks，可以减少建模所需时间的60%。这是由于该工具的用户友好性质，它需要最少的输入来执行功能，因此只需要最少的培训。

它与其他类似软件相比如何？

特性	网格-建模	其他软件流程
装配连接功能的自动化	独一无二，无与伦比	难道不提供与众不同和无与伦比的
在自动生成零件和组件的同时共同创建连接器	独有的特性	标准特性
连接器的深入建模，包括在实体中的HAZ建模	明显的区别	明显的区别
先进的装配连接功能和建模能力	为那些寻求的首选	不是首选
与其他软件的比较	自动化水平和效率都达到了最高水平。	没有其他软件提供类似的自动化水平和效率

点焊

粘合剂

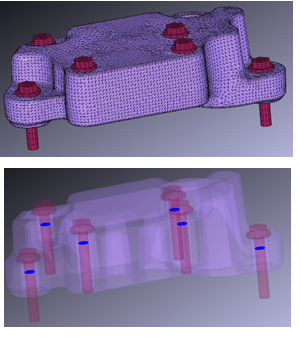

3D螺栓创建

自动创建联系人
